产品介绍

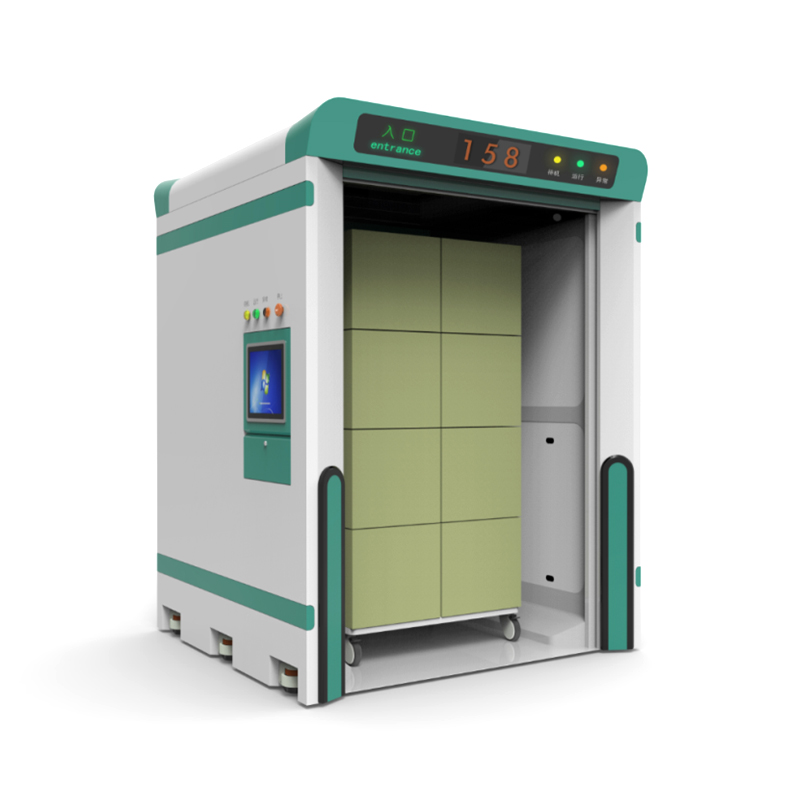

RFID智能通道门

17寸工业触摸一体机,默认配置windows系统,Android可选。
可控制通道机卷帘和设备读取,提供整套设备的SDK对接开发资料,支持二次开发。
防撞结构采用尼龙材质,结实耐用。配备双色警示条,外形醒目。
设备内置广角监控摄像头,可在通道机外部工控实时查看内部运行状态。
设备可选配内部WiFi,在卷帘闭合状态下,与内部设备进行通讯,如AGV。

产品详情
产品视频
工作环境条件

产品适用于室内场景使用,无雨水及扬尘的环境下,配备220V 50Hz 供电要求,网络TCP/IP协议通讯,RJ45接口。

安全及防护措施

设备长期停用时需关闭电源开关。
设备应用于工厂环境时,考虑防撞,周边需要做防撞护栏。
设备禁止有重物依靠,防止外部形变导致信号泄露。
内板为亚克力材质,禁止重力或物品撞击(必要时可做限位,防止笼车撞击)。
除维修人员外,其他人禁止打开侧面维修面板。
设备保持清洁,良好通风。

技术参数
工作频段                920-925MHz(国标)/902-928MHz(美标)
工作标准EPCglobal C1 Gen 2, ISO/IEC18000-6C
射频功率输出30dBm,1dBm步进可调
批量读取能力300/800件以上(视货物及标签情况)
RFID协议EPC Global Class 1 Gen 2/ISO 18000-6C
通讯接口Ethernet 10/100、WiFi
电源220V AC, 50 Hz, 180 W
屏蔽门前后自动卷闸门,障碍物检测
触屏规格17寸工业电容显示器(嵌入式)
工控机规格I5处理器,4GB运行内存,120GB SSD固态硬盘
默认系统windows 7
工作温度-10°C-60°C
外部材料钣金喷塑
屏蔽性能正面、边角小于10cm

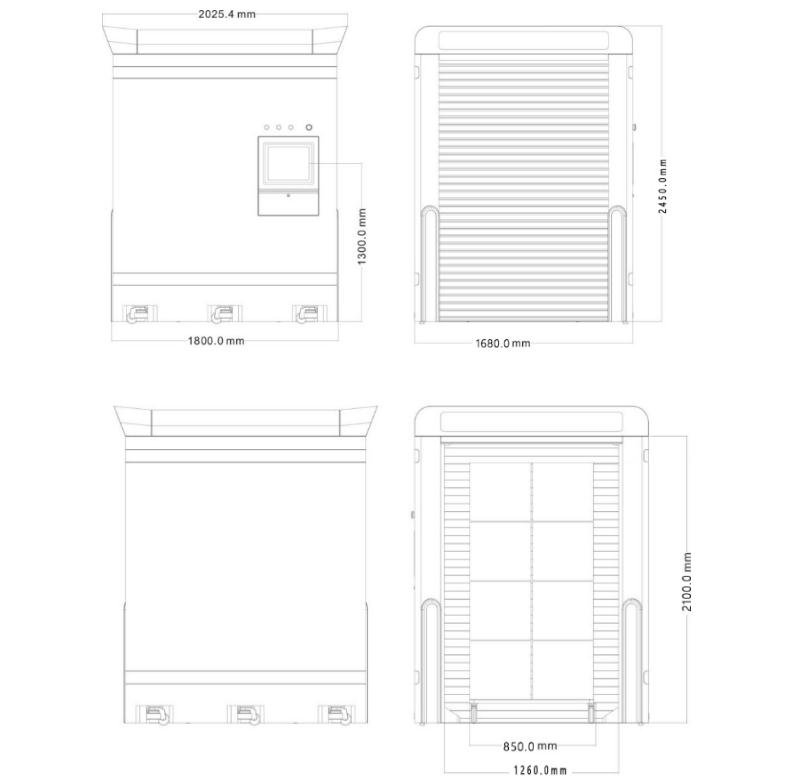

外部尺寸1800(长) x 1680 (宽)x 2450 (高)mm
内部尺寸1600(长) x 1260 (宽)x 1995 (高)mm
产品特点

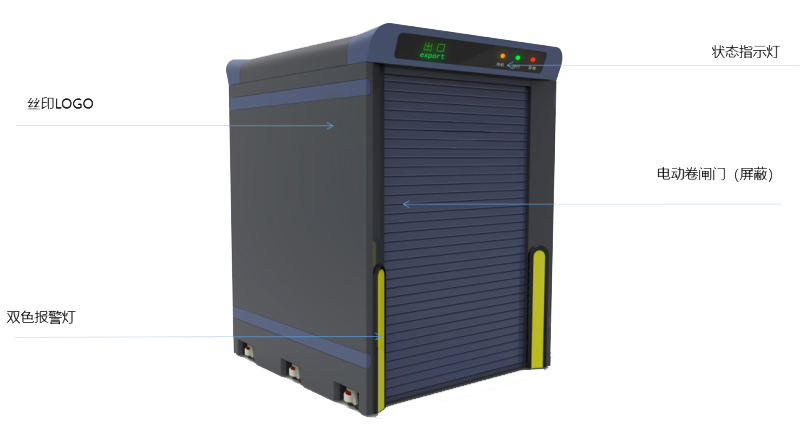

1可客制化丝印LOGO,为客户提供贴牌服务。

2顶部状态指示灯,提示设备待机、运行、异常的三种状态,实时提现设备工作情况。

3电动低噪音卷闸门,采用高速电机,可快速开关门。

4采用特制屏蔽卷帘,通道机信号不泄露,防止标签串读发生。

5门侧双色报警灯,配合顶部报警灯,报警提醒更明显、直观。

6采用PLC进行自动化控制,实现卷帘门/对开门自动开关,并实现关门检测,防止串读到仓库标签(卷帘开启/关闭时间可控制在3S内)。

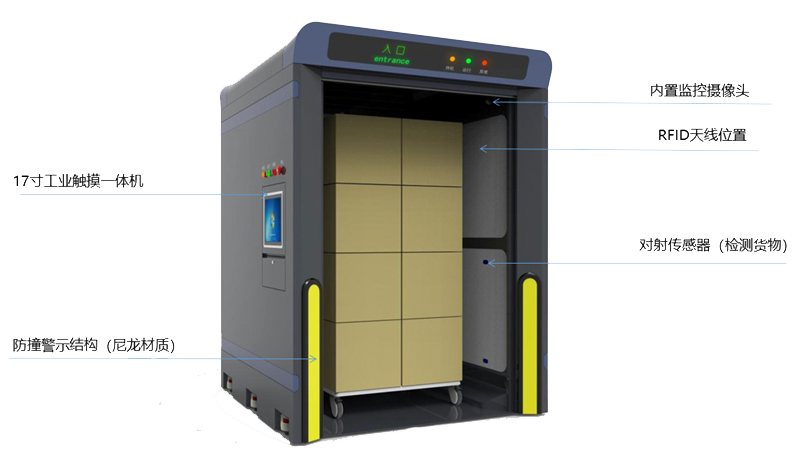

717寸工业触摸一体机,默认配置windows系统,Android可选。

8可控制通道机卷帘和设备读取,提供整套设备的SDK对接开发资料,支持二次开发。

9防撞结构采用尼龙材质,结实耐用。配备双色警示条,外形醒目。

10设备内置广角监控摄像头,可在通道机外部工控实时查看内部运行状态。

11设备可选配内部WiFi,在卷帘闭合状态下,与内部设备进行通讯,如AGV。

12采用性能强劲的超高频模组,可快速识别批量300/800件产品以上。

13内置6组货物传感器,实时检测货物位置,以联动PLC进行相应操作。

14通道机边侧防撞限位台阶设计,防止推车进入时碰撞天线及通道机内壁。

15入口灯光指示,可配置通道机入口LED盘点显示屏,实时显示盘点的总数量。

16通讯采用WiFi和网口进行外部通讯,两种方式,根据不同使用场景可灵活使用。

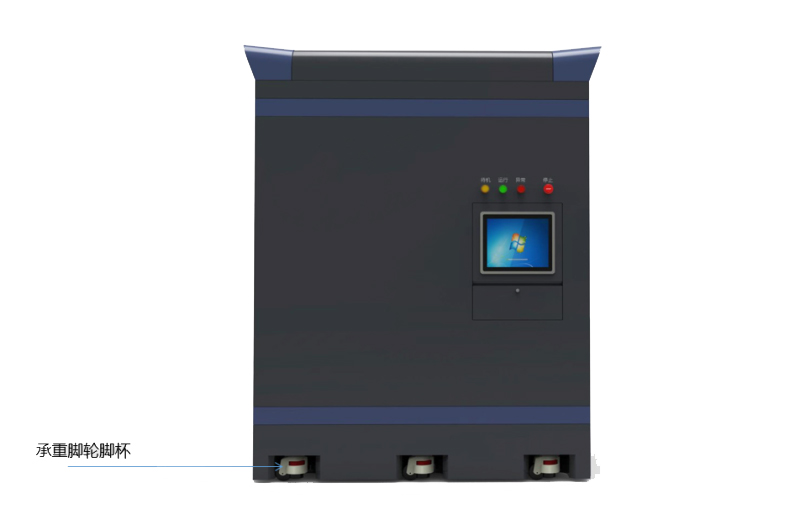

176个超静音脚轮,单轮承重超过150KG,高度可调节。调升高度时,方便搬运和固定。

18采用隐藏式设计,外型美观,表面无金属螺丝,设备一体化程度高,提升产品档次。

19顶部飞檐式设计,外型灵巧,增大了入口顶沿显示屏的显示宽度,斜度设计更方便使用者观看数据和状态。

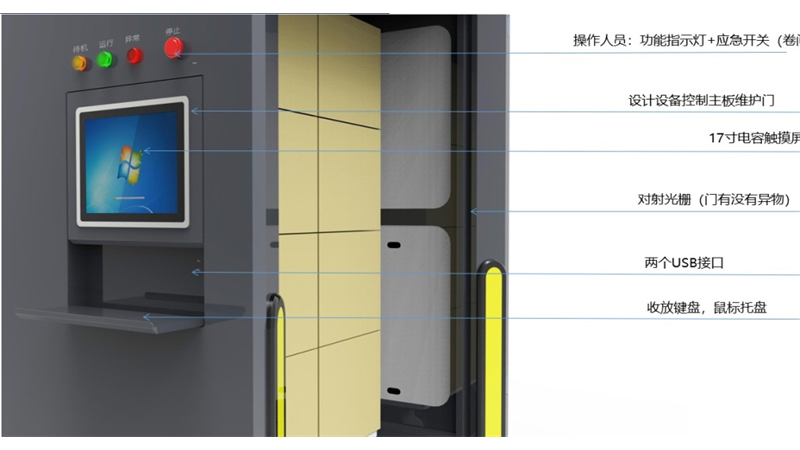

20功能指示灯为待机、运行、异常三种状态,对应入口上沿指示灯,方便从不同面及时查看设备状态。

21配备急停按钮,在发生特殊情况时,可以紧急停止设备,刹停卷闸电机,以便及时处理。

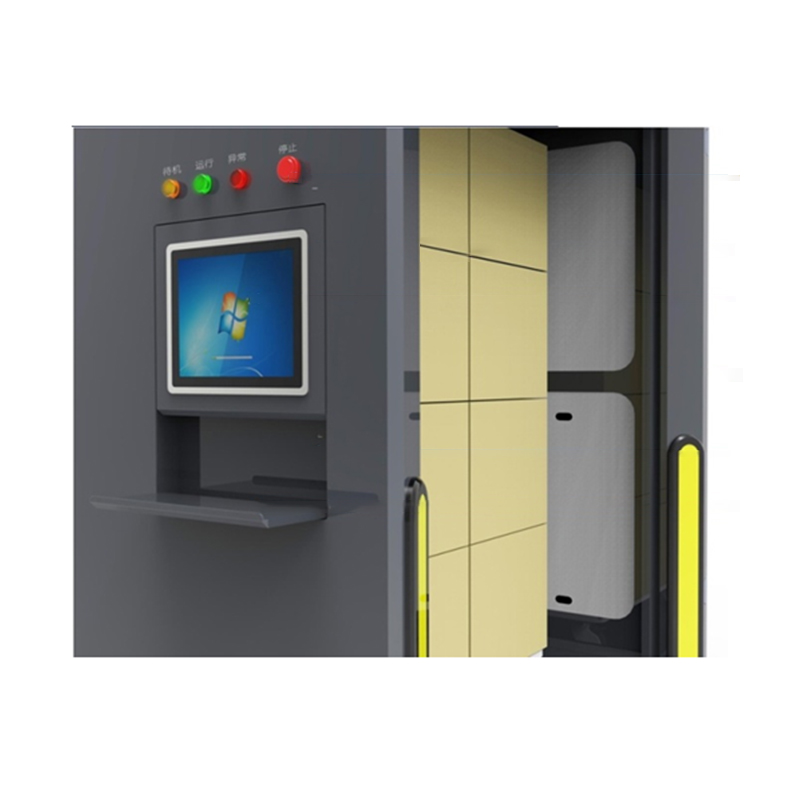

22工控触摸显示屏,配备可收放键盘,方便实时交互输入操作。工控显示屏钥匙开启后可上掀,方便维护。

23两组异物检测传感器,实时检测异物,联动卷闸门防夹、防损。

24两组USB接口,方便导入,拷出相应数据,或外接键盘等操作。

25配备外置键盘和鼠标,方便交互较多的使用场景,方便操作。

尺寸重量
重量:150kg(含木箱包装)
安装调试

RFID智能通道门,发货前采取整机测试、发货时分拆为主要的三部分,在现场进行组装。

主体框架

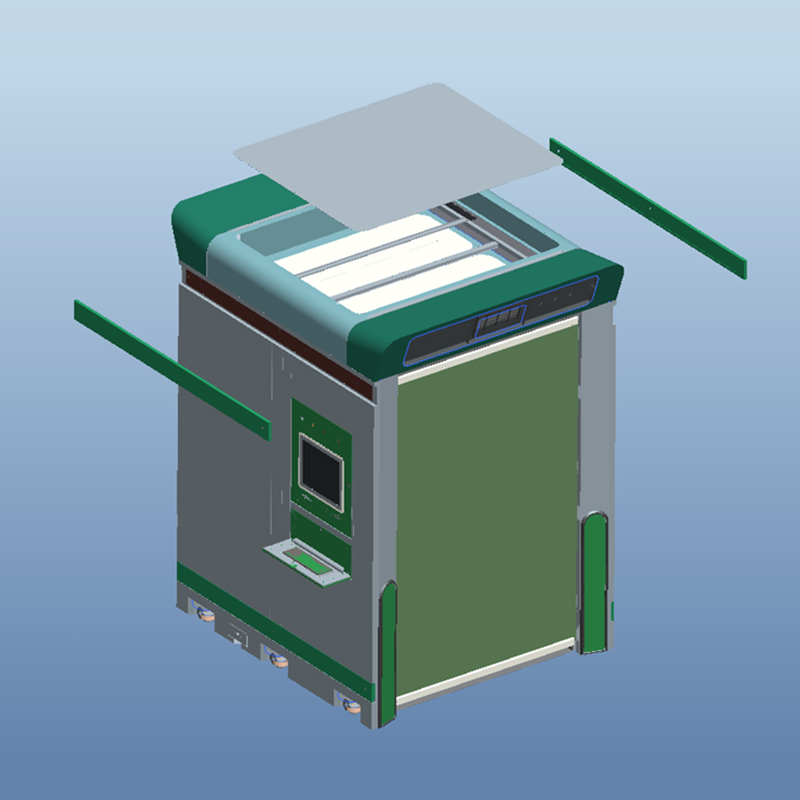

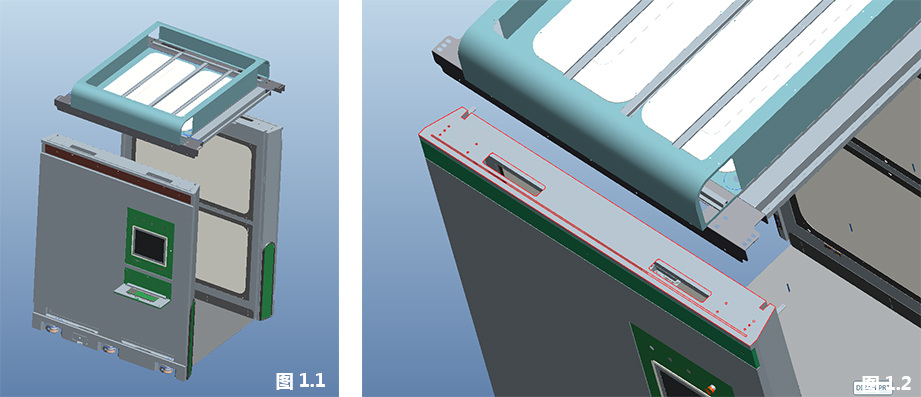

拆除包装后,将通道机脚轮装好(使用螺丝型号),左右共6个脚轮。将脚轮打到最低,直至站立不滑动。将两侧面板站立,再将顶部结构架上安装槽卡住,座进去。(如图1.1)
门板上外侧盖板处有8颗(螺丝型号)螺丝固定。内侧有6颗(螺丝型号)螺丝固定。(如图 1.2)


传动结构

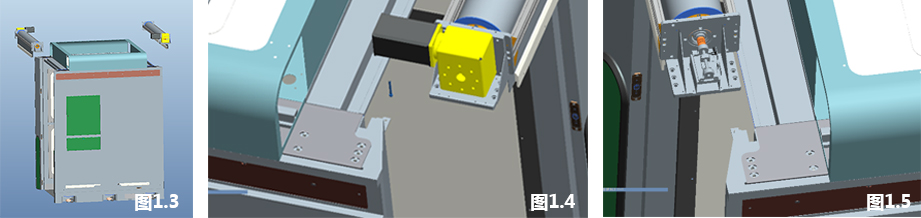

传动结构装在顶部前后,注意电机方向错开。(如图1.3)
传动结构每侧有5颗(螺丝型号)螺丝固定。(如图1.4、1.5)

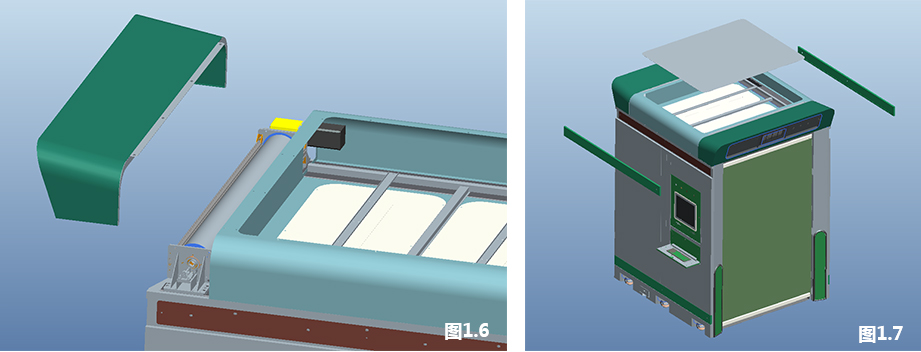

前后飞檐
飞檐的结构,架在传动结构上方即可,注意不要撞到行程及传动的结构部分。下部不需要螺丝,锁紧顶部4颗(螺丝型号)即可固定。
顶板和侧边盖板
顶部盖板采用16颗(螺丝型号)固定,侧边盖板螺丝需要锁,是沉孔锁入的,固定以后用胶塞盖住即可。(如图1.7)

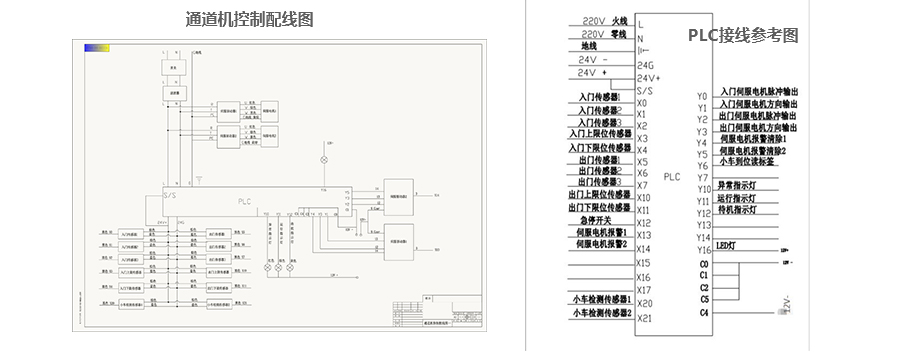

接线示意

软件测试

PLC测试

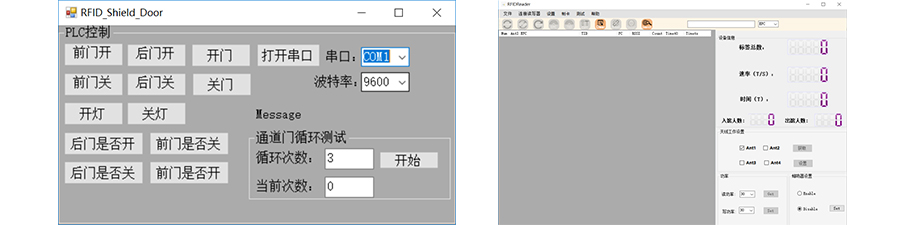

打开RFID_Shield_Door.exe文件;如图1.7所示,选择对应com口,波特率默认是9600。电机打开串口,即可。
①通过前门开、后门开、前门关、后门关等可以单独控制前后卷帘门的开关。
②通过开门、关门可以同时开启、关闭前后卷帘门。
③通过开灯、关灯可以控制通道机内的照明灯光。
④通过前后门是否开关,可以获取当前门的状态。

读写测试

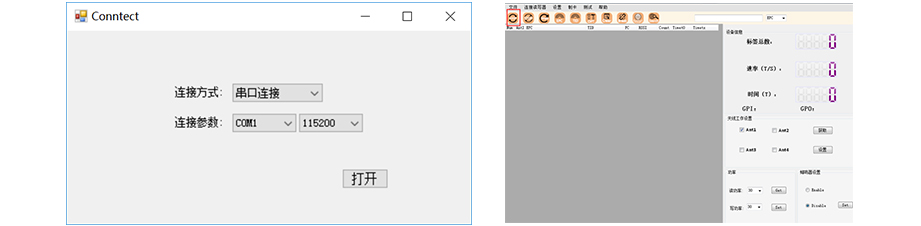

打开ReaderDemo.exe,选择连接读写器-设备连接。

选择对应COM口,波特率默认115200。点打开。
选择LOOP循环读取,即可在界面中看到读取的标签数量。默认选择4个天线,并设置功率为30dBm。

运输贮存

运输及要求

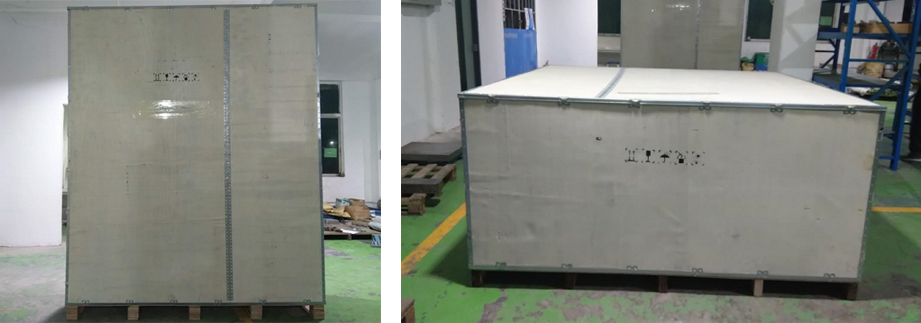

包装方式采用了整体木箱外包装,共两箱,两个侧面板打包一箱,顶部和传动部分及配件一箱。包装箱带有底座叉车踏板,方便储运,可有效的减少外部撞击力所带来的损坏。内包装采用了加厚版珍珠棉,科学合理的填充了木箱内部空间,有效避免了产品在运输过程中的损坏。
通道机包装较大,卸货及装货时请使用叉车,卸货时要与送货公司沟通使用尾板车及叉车卸货。
拆箱工具:一字螺丝刀+锤子
安全提示:木箱接口铁片锋利,小心划伤!!!
①适合铁路、公路、水运等运输方式。
②需按箱体标识正放,顶部包装箱不可倒置。
③防止雨水浸淋。
储存要求
①储存时要将设备卷帘卷起,防止雨水浸淋。
②环境要求阴凉干燥,温度不高于50℃。

装箱清单
序号                名 称单位数量备注
1顶部模组1电机组件
2左立柱模组1
3右立柱模组1触摸屏,电气组件
4前出入口檐1含LCD屏.3色灯
5后出入口檐1
6底部不锈钢板2
7前后檐支架梁2
8左.右立柱侧装饰壳2
9脚轮6
附件
1国标电源线(5M)1
2钥匙5
3端子接头5
4孔塞8
5顶部内侧侧固定螺丝6M8*25内六角
6出入口檐固定螺丝8M5*8杯头
7底部不锈钢板固定螺丝16M5*10沉头
8前后檐支架梁固定螺丝16M5*10沉头含支架4个
9顶部外侧固定螺丝14M5*20内六角
10电机固定螺丝16M6*30内六角
11左.右侧装饰壳固定螺丝6M5*8内六角
12脚轮固定螺丝24M8*25内六角


售后服务

当用户使用本公司RFID智能通道门时遇到无法解决的问题时,请与本公司的售后部门联系。
在用户与本公司售后部门联系之前,请用户将以下信息记录在手边:
产品型号及序列号
产品故障表象
